丹佛斯FC300系列变频器是丹佛斯应用非常广泛的一款变频器，在调试过程中，有15组参数需要根据实际应用情况进行设置，具体如下：

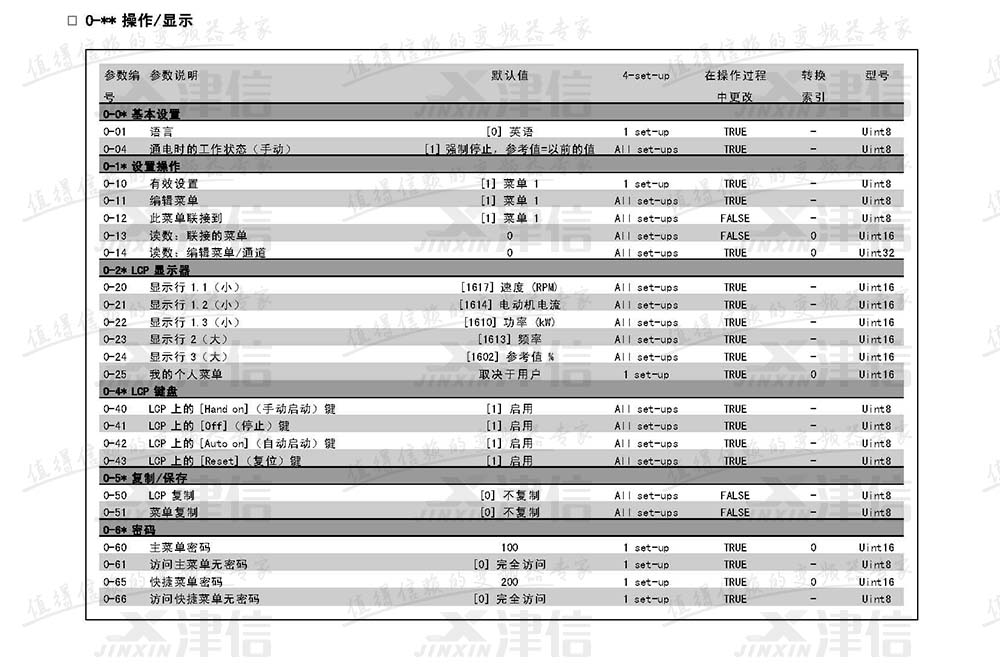

0、操作/显示

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
0-0* 基本设置
0-01	语言	[0] 英语	1 set-up	TRUE	-	Uint8
0-04	通电时的工作状态（手动）	[1] 强制停止，参考值=以前的值	All set-ups	TRUE	-	Uint8
0-1* 设置操作
0-10	有效设置	[1] 菜单 1	1 set-up	TRUE	-	Uint8
0-11	编辑菜单	[1] 菜单 1	All set-ups	TRUE	-	Uint8
0-12	此菜单联接到	[1] 菜单 1	All set-ups	FALSE	-	Uint8

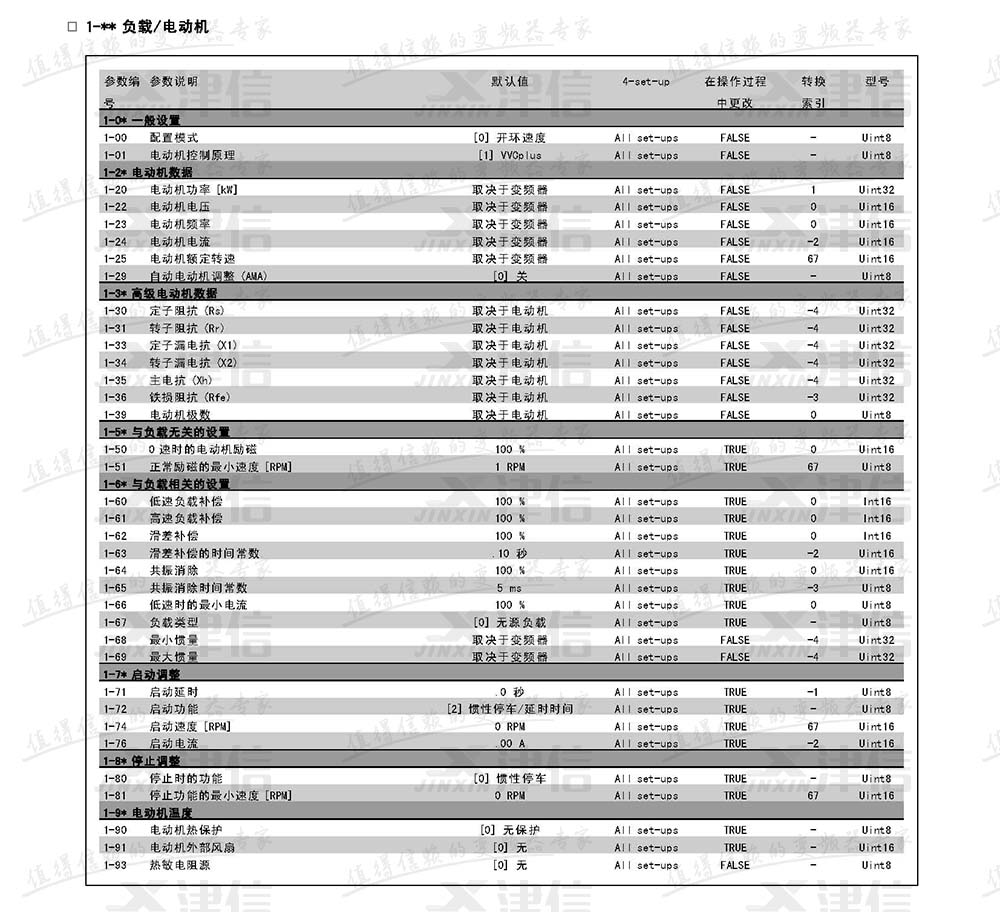

1、负载和电动机设置参数设置说明

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
1-0* 一般设置
1-00	配置模式	[0] 开环速度	All set-ups	FALSE	-	Uint8
1-01	电动机控制原理	[1] VVCplus	All set-ups	FALSE	-	Uint8
1-2* 电动机数据
1-20	电动机功率 [kW]	取决于变频器	All set-ups	FALSE	1	Uint32
1-22	电动机电压	取决于变频器	All set-ups	FALSE	0	Uint16

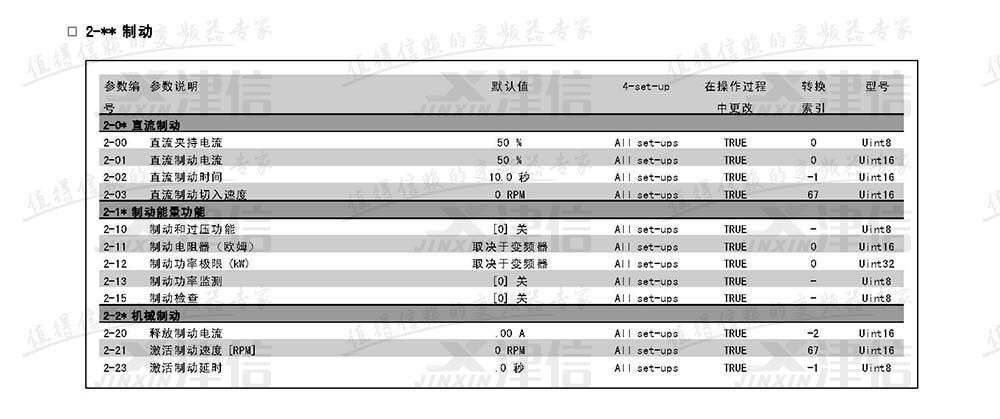

2、制动参数设置说明

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
2-0* 直流制动
2-00	直流夹持电流	50 %	All set-ups	TRUE	0	Uint8
2-01	直流制动电流	50 %	All set-ups	TRUE	0	Uint16
2-02	直流制动时间	10.0 秒	All set-ups	TRUE	-1	Uint16
2-03	直流制动切入速度	0 RPM	All set-ups	TRUE	67	Uint16
2-1* 制动能量功能
2-10	制动和过压功能	[0] 关	All set-ups	TRUE	-	Uint8
2-11	制动电阻器（欧姆）	取决于变频器	All set-ups	TRUE	0	Uint16
2-12	制动功率极限 (kW)	取决于变频器	All set-ups	TRUE	0	Uint32
2-13	制动功率监测	[0] 关	All set-ups	TRUE	-	Uint8
2-15	制动检查	[0] 关	All set-ups	TRUE	-	Uint8
2-2* 机械制动
2-20	释放制动电流	0.00 A	All set-ups	TRUE	-2	Uint16
2-21	激活制动速度 [RPM]	0 RPM	All set-ups	TRUE	67	Uint16
2-23	激活制动延时	0 秒	All set-ups	TRUE	-1	Uint8

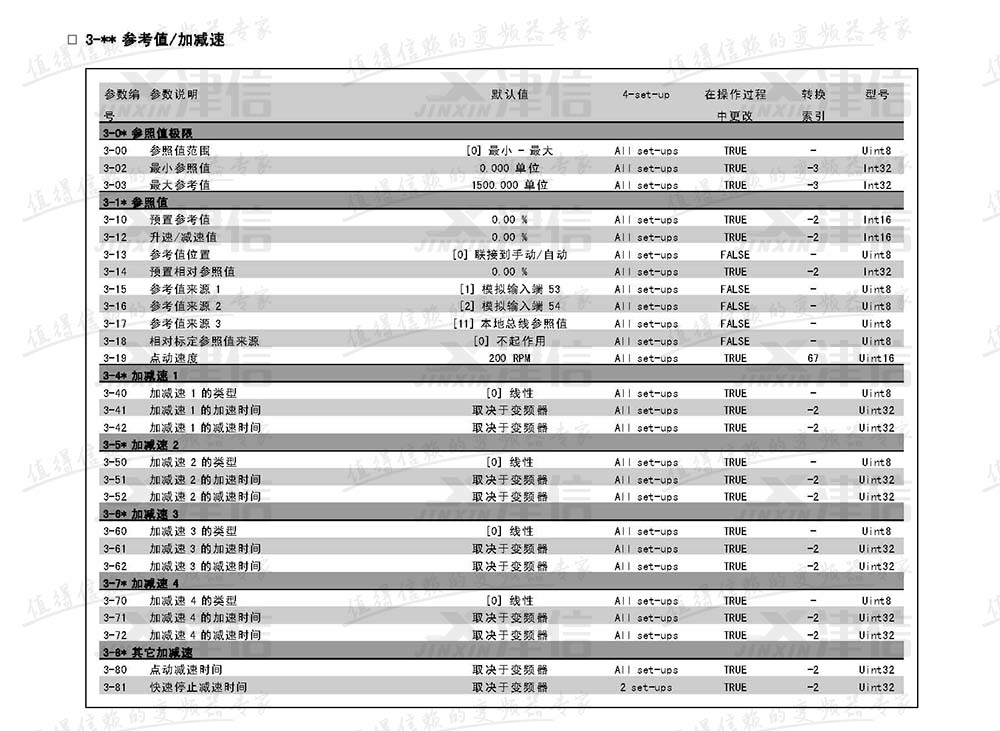

3、参考值和加减速参数设置说明

参数编号	参数说明	默认值	4-set-up	在操作过程中更改	转换索引	型号
3-0* 参照值极限
3-00	参照值范围	[0] 最小-最大	All set-ups	TRUE	-	Uint8
3-02	最小参照值	0.000 单位	All set-ups	TRUE	-3	Int32
3-03	最大参照值	1500.000 单位	All set-ups	TRUE	-3	Int32
3-1* 参照值
3-10	预置参考值	0.00 %	All set-ups	TRUE	-2	Int16
3-12	升速/减速值	0.00 %	All set-ups	TRUE	-2	Int16
3-13	参考值位置	[0] 联接到手动/自动	All set-ups	FALSE	-	Uint8
3-14	预置相对参照值	0.00 %	All set-ups	TRUE	-2	Int16
3-15	参考值来源 1	[1] 模拟输入端 53	All set-ups	FALSE	-	Uint8
3-16	参考值来源 2	[2] 模拟输入端 54	All set-ups	FALSE	-	Uint8
3-17	参考值来源 3	[11] 本地总线参照值	All set-ups	FALSE	-	Uint8
3-18	相对标定参照值来源	[0] 不起作用	All set-ups	FALSE	-	Uint8
3-19	点动速度	200 RPM	All set-ups	FALSE	67	Uint16
3-4* 加减速 1
3-40	加减速 1 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-41	加减速 1 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-42	加减速 1 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-5* 加减速 2
3-50	加减速 2 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-51	加减速 2 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-52	加减速 2 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-6* 加减速 3
3-60	加减速 3 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-61	加减速 3 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-62	加减速 3 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-7* 加减速 4
3-70	加减速 4 的类型	[0] 线性	All set-ups	TRUE	-	Uint8
3-71	加减速 4 的加速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-72	加减速 4 的减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-8* 其它加减速
3-80	点动减速时间	取决于变频器	All set-ups	TRUE	-2	Uint32
3-81	快速停止减速时间	取决于变频器	2 set-ups	TRUE	-2	Uint32

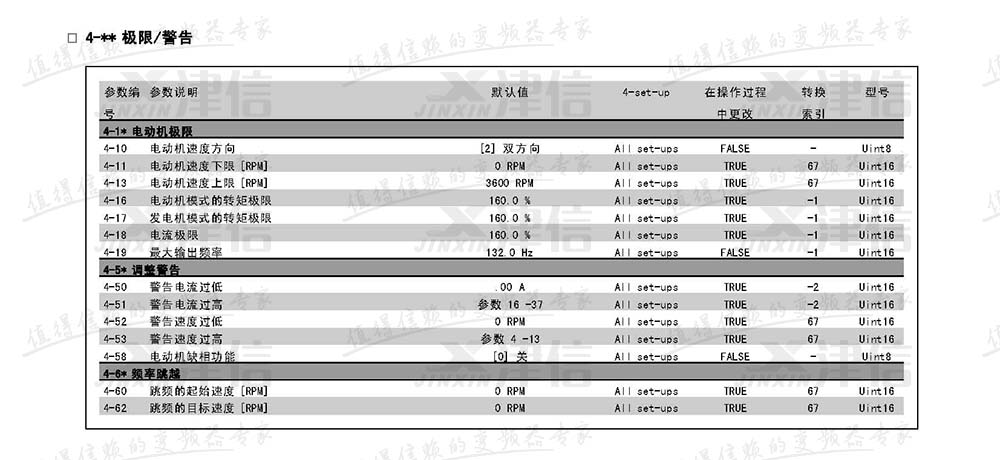

4、FC302变频器极限和警告参数设置说明

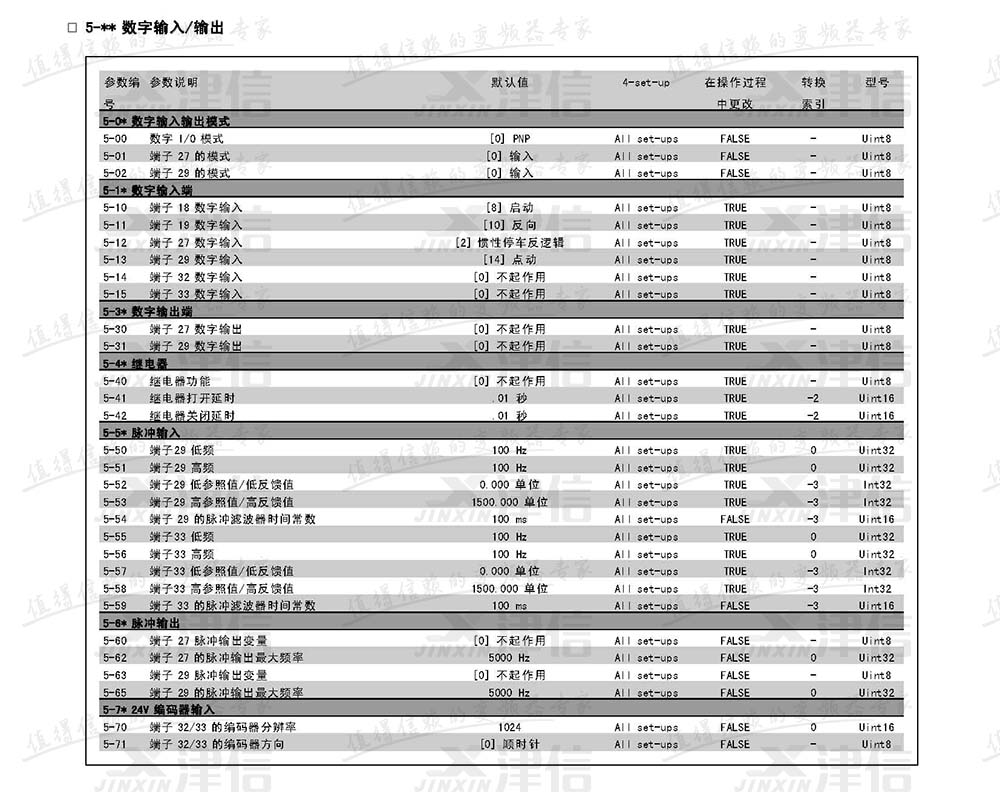

5、数字输入和输出参数设置说明

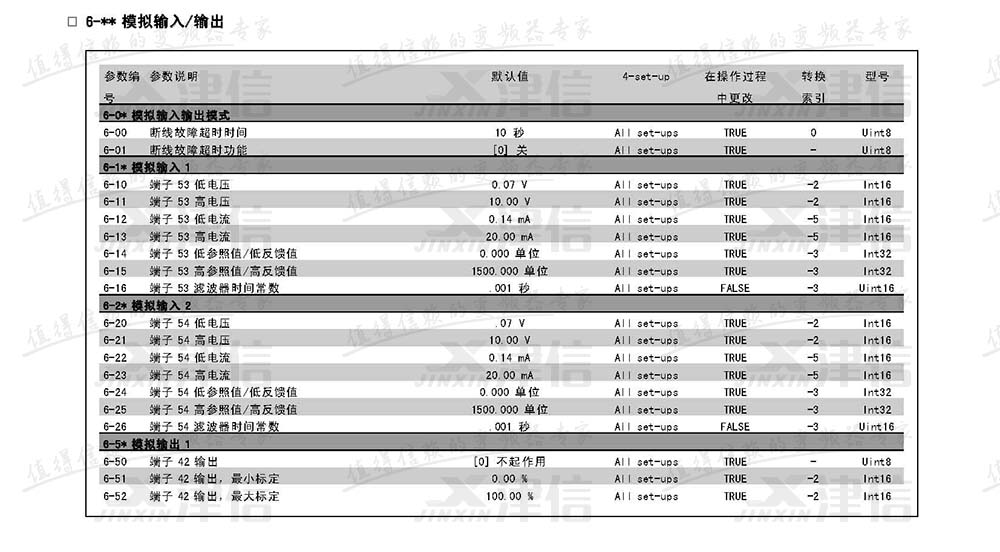

6、模拟输入和输出参数设置说明

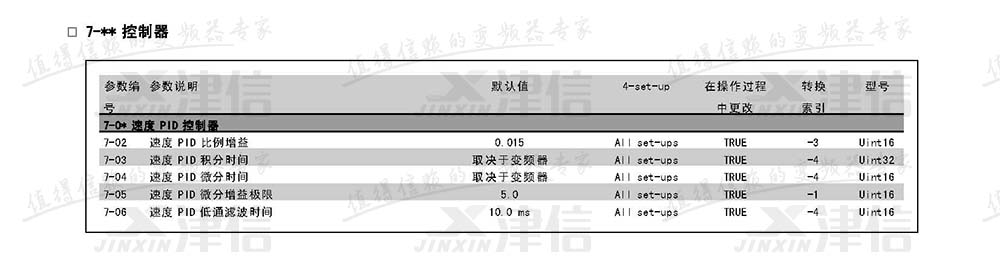

7、控制器参数设置说明

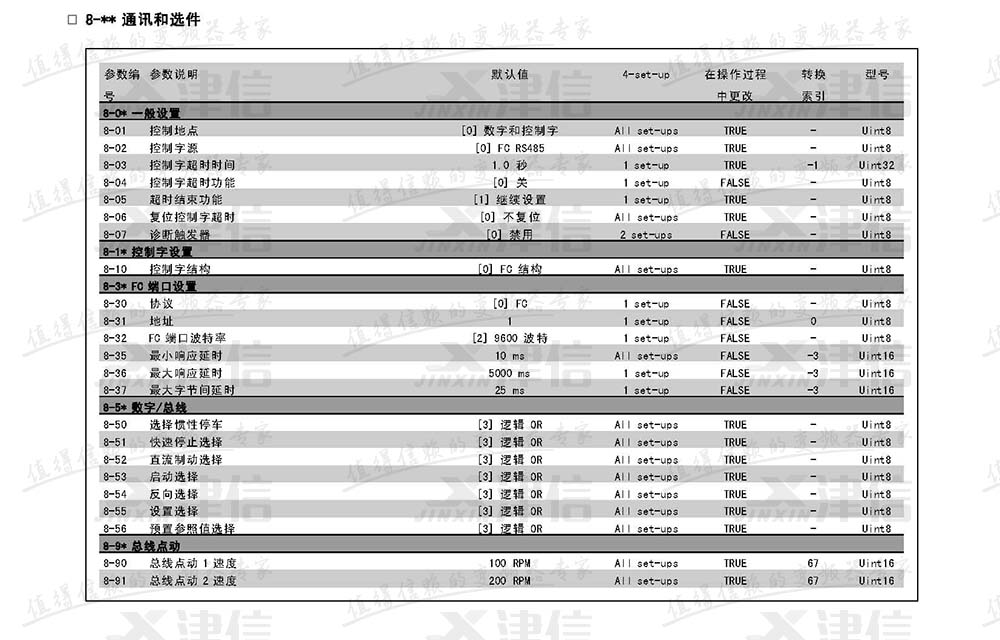

8、通讯和选件参数设置说明

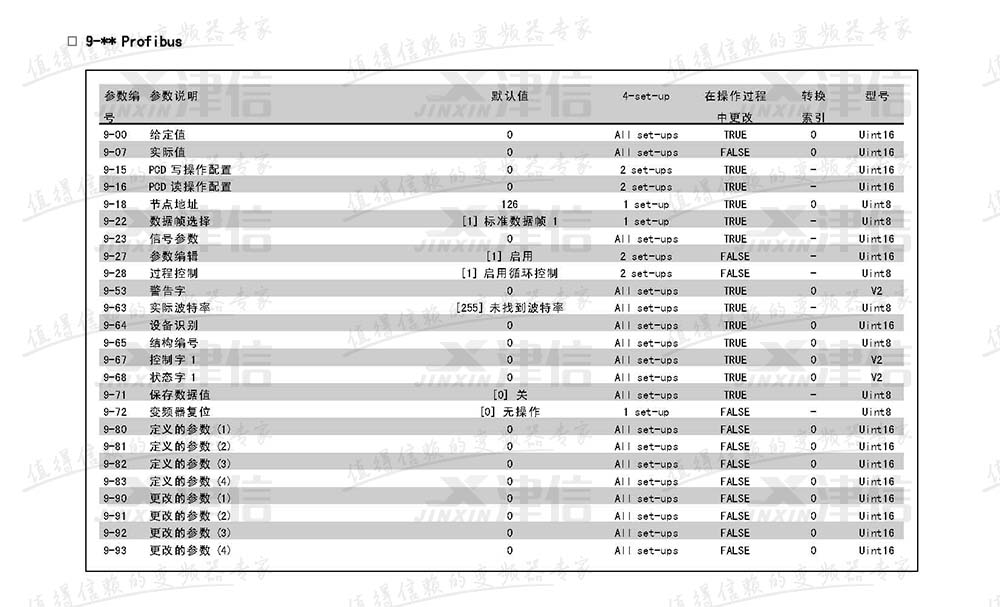

9、PROFIBUS参数设置说明

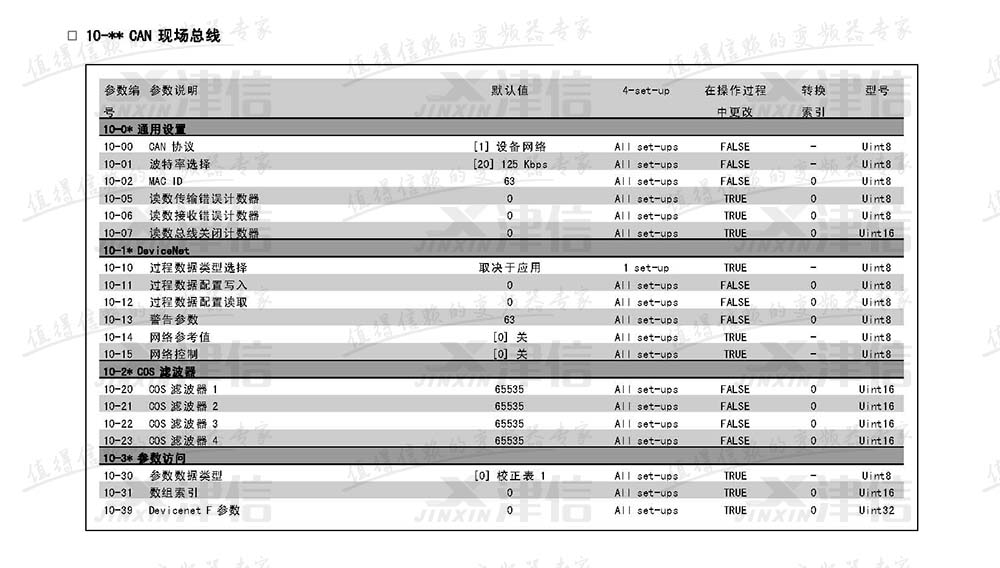

10、CAN现场总线参数设置说明

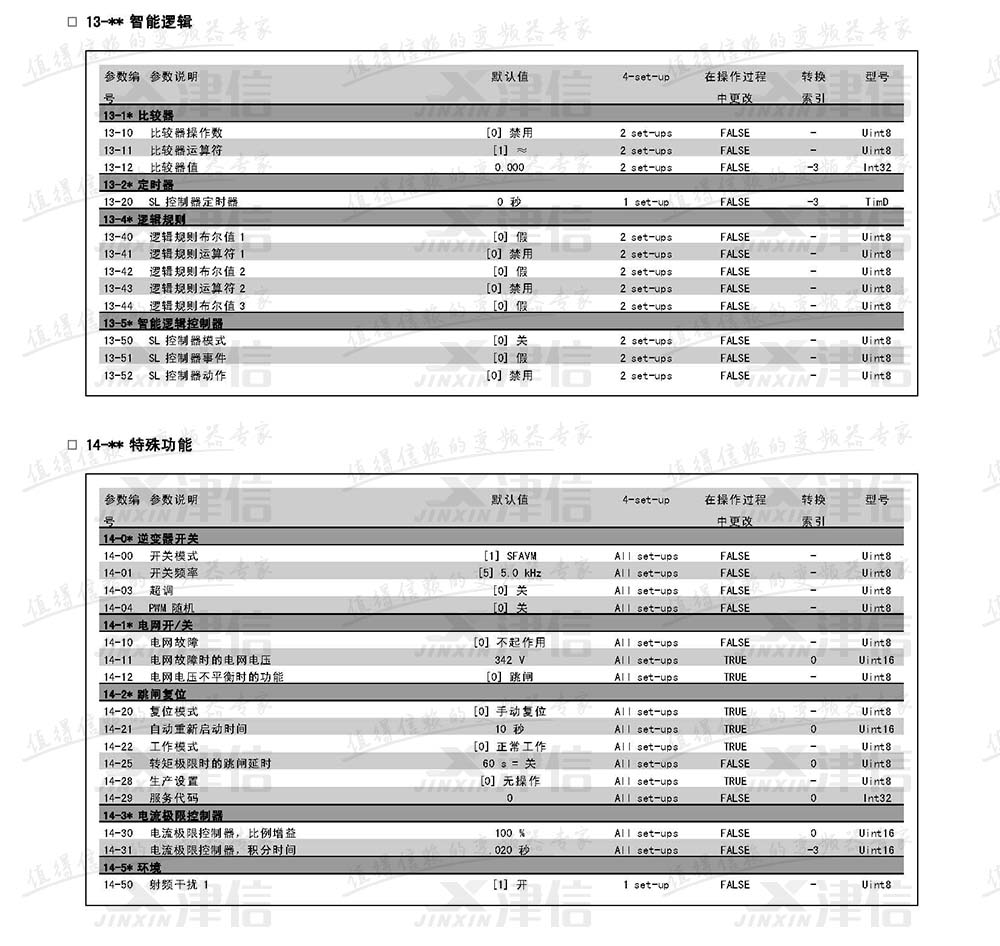

13、智能逻辑和特殊功能参数设置说明

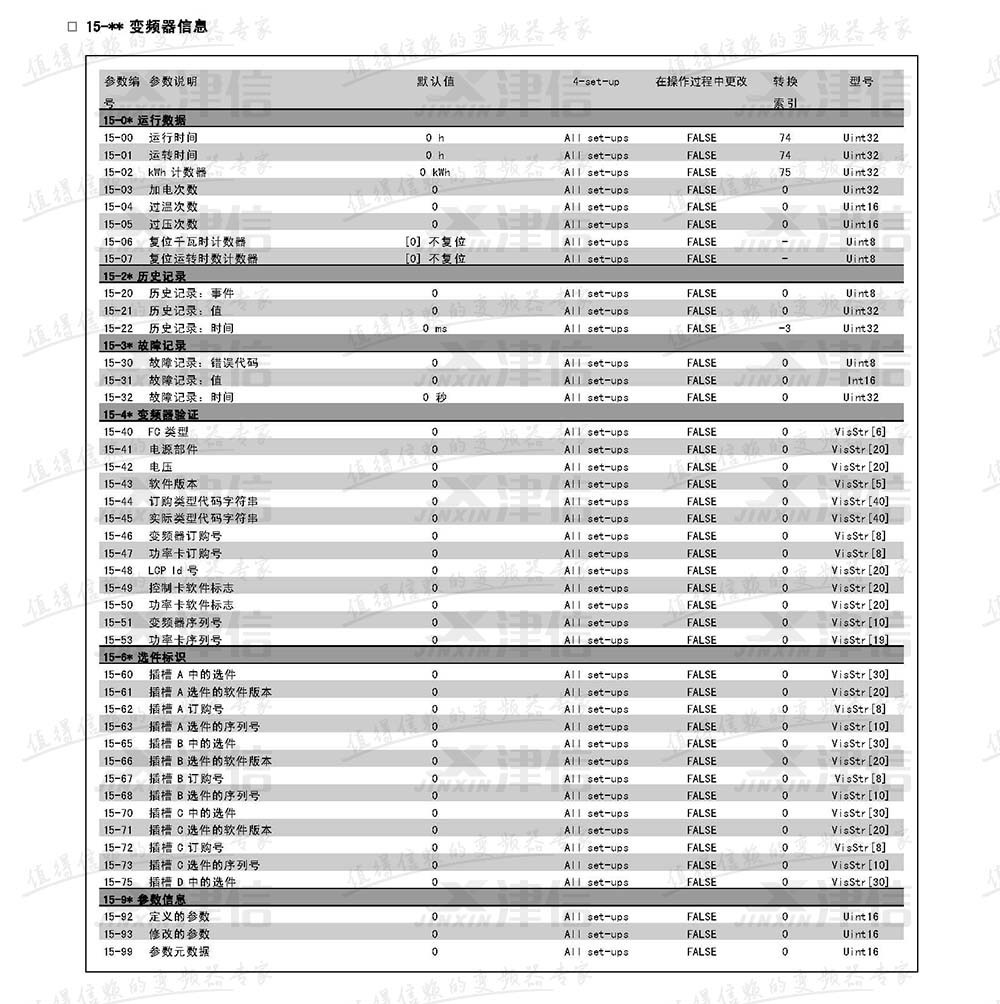

15、变频器信息参数设置说明

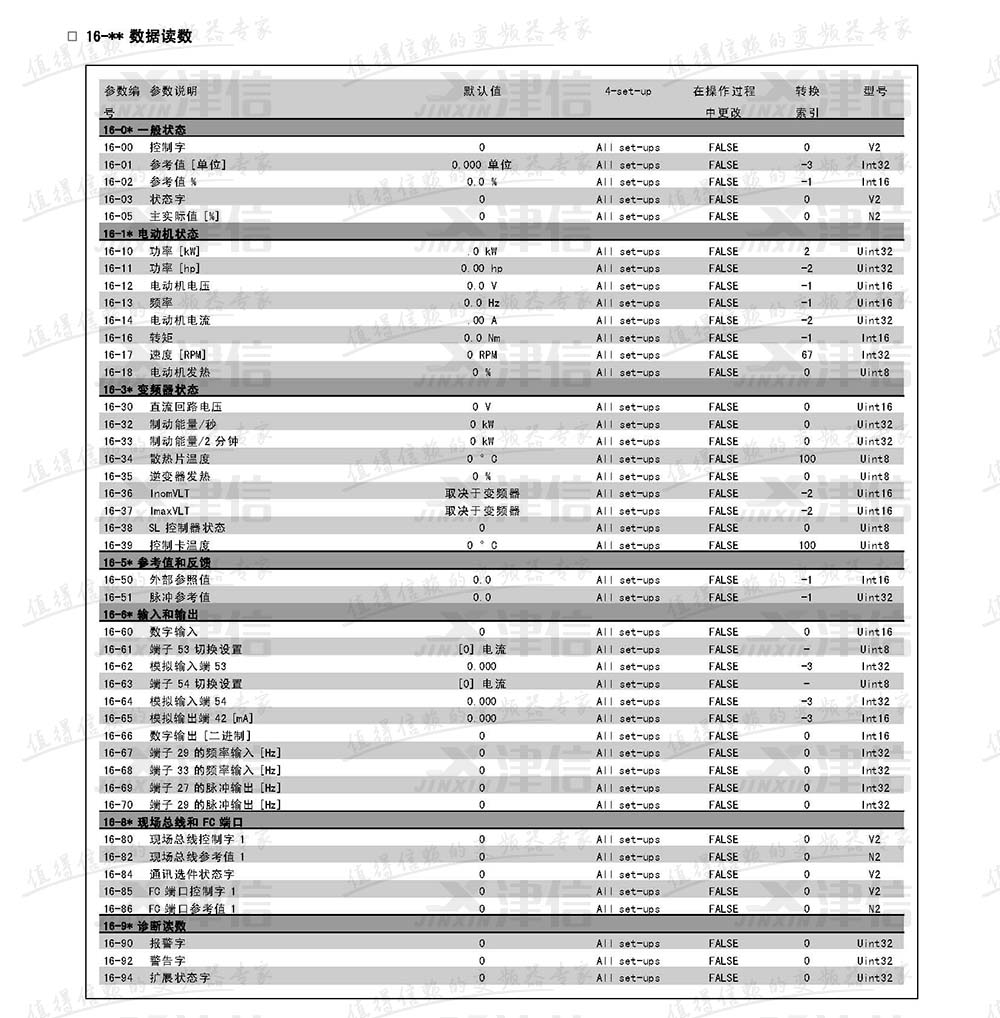

16、数据读数参数设置说明

丹佛斯 FC302 参数设置常见问题

FC302 恢复出厂设置参数是多少？

可通过参数 14-22 执行初始化，设置前建议先用 MCT-10 或面板备份现有参数。

FC302 电机参数设置完为什么电机不转？

检查参数 1-20 到 1-25 是否与电机铭牌一致，确认控制方式参数 1-00 设置正确，并检查启动信号和参考值来源。

FC302 加减速时间怎么设？

加速时间设参数 3-41，减速时间设参数 3-42，根据负载惯量调整，负载大时适当延长。

FC302 用面板启动怎么设？

将参数 1-00 配置为本地控制，参考值来源选择本地手动，按面板启动键运行。

FC302 参数设置后报警 A47 怎么处理？

A47 通常与控制字或参考值配置有关，检查参数 8-30 和通讯设置，确认参考值来源有效。

FC302 调试前必须设置哪些参数？

电机额定参数（1-20~1-25）、控制方式（1-00）、加减速时间（3-41/3-42）、电流极限（4-18）。

FC302 用 Profibus 通讯要设哪些参数？

参数组 9-** 设置总线地址、波特率和过程数据，具体需根据 PLC 侧配置对应。

FC302 参数设置错误会损坏电机吗？

可能。电机参数不匹配或电流极限过大，可能导致电机过热或损坏，建议按铭牌正确设置。

FC302 参数备份和恢复怎么做？

通过 MCT-10 软件或面板导出参数文件备份到电脑，恢复时再导入。
